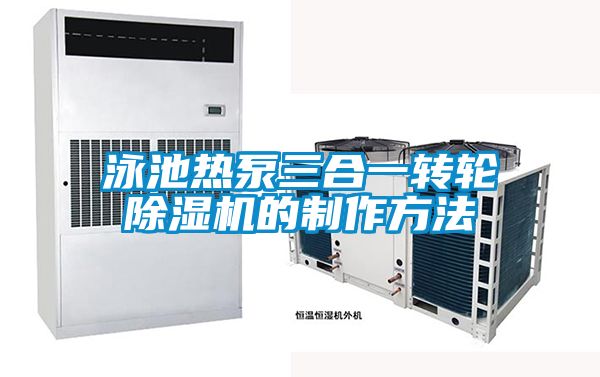

泳池热泵三合一转轮除湿机的制作方法

作者:CEO 时间:2023-06-25

信息摘要:泳池热泵三合一转轮除湿机的制作方法【技术领域】[0001]本实用新型属于转轮除湿机技术领域,特别涉及泳池热栗三合一转轮除湿机。【背景技术】[0002]泳池热栗将室内游泳池蒸发到空气中的水蒸汽回收利用起来,首先通过热栗将室内潮湿空气降低温度至露点

泳池热泵三合一转轮除湿机的制作方法

泳池热泵三合一转轮除湿机的制作方法

  泳池热泵三合一转轮除湿机的制作方法【技术领域】[0001]本实用新型属于转轮除湿机技术领域,特别涉及泳池热栗三合一转轮除湿机。【背景技术】[0002]泳池热栗将室内游泳池蒸发到空气中的水蒸汽回收利用起来,首先通过热栗将室内潮湿空气降低温度至露点,使空气中的水蒸汽凝结成水,使空气干燥达到除湿的效果,并放出热量;其次将放出的热量转移给泳池水加热,实现了室内泳池池水加热、空气除湿的目的。由于泳池水面散湿比较大,泳池热栗机组仅将回风温度降至房间露点温度,无法平衡房间的湿度要求。机组出口的含湿量并不能满足充分带走室内包括水面、人员、维护结构等的散湿,将导致房间的湿度升高,墙面、玻璃幕墙等会有冷凝水现象产生;并且泳池热栗并不能实现对室内游泳池进行实时的检测温度和湿度的目的,存在除湿速度慢,温差大的问题。[0003]因此,转轮除湿机技术领域急需一种泳池热栗三合一转轮除湿机,实现双重除湿,除湿速度快,除湿连续、彻底,并且能够实时的监控温湿度,实现室内泳池恒温的目的。【发明内容】[0004]本实用新型提供了泳池热栗三合一转轮除湿机,技术方案如下:[0005]泳池热栗三合一转轮除湿机,包括:压缩机、转轮、水冷冷凝盘管和电控箱,并且电控箱与压缩机相连接,压缩机与水冷冷凝盘管相连接,水冷冷凝盘管与室内泳池池水通过水管路相连接;[0006]转轮,包括转轮处理区域和转轮再生区域,转轮处理区域与转轮再生区域以扇形180°对扇形180°对称设置;在转轮前后区域分为转轮处理风侧和转轮再生风侧,转轮处理风侧内部设置有处理进风管道,在处理进风管道后端设置有蒸发盘管,蒸发盘管与压缩机相连接,在蒸发盘管后端设置有转轮,转轮一侧设置有处理风机,处理风机与室内泳池内送风管路相连接;转轮再生风侧内部设置有再生进风管道,在再生进风管道后端设置有风冷冷凝盘管,风冷冷凝盘管后端设置有转轮,转轮另一侧设置有冷凝散热风机,风冷冷凝盘管与压缩机相连接。[0007]优选的,在上述的泳池热栗三合一转轮除湿机中,还包括:2个过滤器,分别安装于处理进风管道和再生进风管道内。[0008]优选的,在上述的泳池热栗三合一转轮除湿机中,还包括:温湿度探测仪,安装于泳池室内,与电控箱连接。[0009]优选的,在上述的泳池热栗三合一转轮除湿机中,转轮还包括:十字型左转轮架、除湿轮和十字型右转轮架,除湿轮中心的2侧分别通过螺栓安装于十字型左转轮架、十字型右转轮架上,转轮用于吸湿。[0010]优选的,在上述的泳池热栗三合一转轮除湿机中,十字型左转轮架和十字型右转轮架还包括:边框、十字形支架和加强筋,十字型支架的四个顶点安装于边框上,每2个加强筋以十字型支架的一边为对称轴对称设置,两端都固定在边框上,并且与十字型支架的一边相连接,除湿轮安装于十字型支架的交点上。[0011]优选的,在上述的泳池热栗三合一转轮除湿机中,还包括:转轮电机结构,与转轮通过转轮皮带相连接。[0012]优选的,在上述的泳池热栗三合一转轮除湿机中,温湿度探测仪为温湿度探头。[0013]本实用新型的有益效果是:[0014]1、本实用新型通过转轮处理风侧内的蒸发盘管实现一次除湿,再经过除湿轮202实现二次除湿,除湿效率更快,另外一部分冷凝热通过水冷冷凝盘管3对泳池的池水进行加热,节约一部分泳池加热的能耗,实现节约能源的目的。[0015]2、本实用新型在室内泳池内设置有温湿度探测仪,与电控箱4相连接,通过温湿度信号控制压缩机1的启停、卸载等动作;能够实时的监督泳池内的温湿度,再通过压缩机1对蒸发盘管、水冷冷凝盘管、风冷冷凝盘管的作用,实现恒温、除湿的目的。[0016]3、现有技术中的转轮处理区域及转轮再生区域都是以扇形270°对扇形90°进行设置的,由于90°再生区域需要使用约90-140°的高温再生风进行除湿机再生,如果使用40-60°的废热,除湿量很少,除湿效果很差,除湿时间很长,不能满足室内及时除湿的要求,如果一定要使用40-60°废热,则需要在转轮处理区域安装加热器,才能满足除湿的要求,从节约成本和节能方面考虑,现有技术都存在很大的弊端。本实用新型将转轮处理区域21和转轮除湿区域22设置成扇形180°对扇形180°,增大了转轮除湿区域的面积,提高除湿量,增强除湿效果,减少除湿时间,提高除湿效率,利用40-60°的废热即能够满足室内除湿的要求,无需额外热源对废热进行加热,更加节能,节约成本。本实用新型的转轮再生区域22可以充分利用60°的废热作为再生风,无需使用加热器进行加热,废热利用充分,无需额外能源,节约能源。[0017]4、本实用新型通过在转轮两侧安装十字型转轮架,由于十字型转轮架稳固性相对于Y型支架更好,并且出风更加均匀,提高废热利用率,降低能耗损失,节能环保。[0018]5、本实用新型在处理进风管道和再生进风管道内都设置有过滤器,通过过滤器对空气中的杂质进行过滤,降低杂质进入进风管道,避免了对设备的污染,降低设备的损坏,延长使用寿命。[0019]6、本实用新型在十字型转轮架上设置加强筋,用于提高十字型转轮架的支撑能力,不会随着转轮的转动而晃动,更加稳定、安全可靠,具有更加广泛的适用性。【附图说明】[0020]下面结合附图和【具体实施方式】来详细说明本实用新型:[0021]图1是本实用新型泳池热栗三合一转轮除湿机的结构示意图。[0022]图2是本实用新型的转轮的结构示意图。[0023]图1-2中的附图标记为:[0024]压缩机1,转轮2,十字型左转轮架201,除湿轮202,边框203,十字形支架204,加强筋205,转轮处理区域21,处理进风管道211,蒸发盘管212,处理风机213,过滤器214、224,转轮再生区域22,再生进风管道221,风冷冷凝盘管222,冷凝散热风机223,转轮电机结构225,水冷冷凝盘管3,电控箱4,温湿度探测仪5。【具体实施方式】[0025]为了使本实用新型技术实现的措施、创作特征、达成目的与功效易于明白了解,下面结合具体图示,进一步阐述本实用新型。[0026]下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。[0027]实施例1:[0028]图1是本实用新型泳池热栗三合一转轮除湿机的结构示意图。[0029]如图1所示,本实用新型提供了泳池热栗三合一转轮除湿机,包括:压缩机1、转轮2、水冷冷凝盘管3和电控箱4,并且电控箱4与压缩机1相连接,压缩机1与水冷冷凝盘管3相连接,水冷冷凝盘管3与室内泳池池水通过水管路相连接;转轮2包括转轮处理区域21和转轮再生区域22,转轮处理区域21与转轮再生区域22以扇形180°对扇形180°对称设置;在转轮前后区域分为转轮处理风侧和转轮再生风侧,转轮处理风侧内部设置有处理进风管道211,在处理进风管道211后端设置有蒸发盘管212,蒸发盘管212与压缩机1相连接,在蒸发盘管212后端设置有转轮2,转轮2—侧设置有处理风机213,处理风机213与室内泳池内送风管路相连接;转轮再生风侧内部设置有再生进风管道221,在再生进风管道221后端设置有风冷冷凝盘管222,风冷冷凝盘管222后端设置有转轮2,转轮2另一侧设置有冷凝散热风机223,风冷冷凝盘管222与压缩机1相连接。[0030]实施例2:[0031]图1是本实用新型泳池热栗三合一转轮除湿机的结构示意图。[0032]如图1所示,本实用新型提供了泳池热栗三合一转轮除湿机,包括:压缩机1、转轮2、水冷冷凝盘管3和电控箱4,并且电控箱4与压缩机1相连接,压缩机1与水冷冷凝盘管3相连接,水冷冷凝盘管3与室内泳池池水通过水管路相连接;转轮2包括转轮处理区域21和转轮再生区域22,转轮处理区域21与转轮再生区域22以扇形180°对扇形180°对称设置;在转轮前后区域分为转轮处理风侧和转轮再生风侧,转轮处理风侧内部设置有处理进风管道211,在处理进风管道211后端设置有蒸发盘管212,蒸发盘管212与压缩机1相连接,在蒸发盘管212后端设置有转轮2,转轮2—侧设置有处理风机213,处理风机213与室内泳池内送风管路相连接;转轮再生风侧内部设置有再生进风管道221,在再生进风管道221后端设置有风冷冷凝盘管222,风冷冷凝盘管222后端设置有转轮2,转轮2另一侧设置有冷凝散热风机223,风冷冷凝盘管222与压缩机1相连接。[0033]本实施例中,泳池热栗三合一转轮除湿机还包括:2个过滤器214、224,分别安装于处理进风管道211和再生进风管道221内。[0034]图2是本实用新型的转轮的结构示意图,如图2所示,本实施例中,转轮2还包括:十字型左转轮架201、除湿轮202和十字型右转轮架,除湿轮202中心的2侧分别通过轴承安装于十字型左转轮架201、十字型右转轮架上,除湿轮202用于吸湿。十字型右转轮支架未在图中画出,与十字型左转轮架结构一致,本领域内的技术人员能够理解。[0035]如图2所示,本实施例中,十字型左转轮架2231和十字型右转轮架还包括:边框203、十字形支架204和加强筋205,十字型支架204的四个顶点安装于边框203上,每2个加强筋205以十字型支架204的一边为对称轴对称设置,两端都固定在边框203上,并且与十字型支架204的一边相连接,除湿轮202安装于十字型支架204的交点上。
